【四】如何设置轻量追踪器，并与Aximmetry对接？
叙事工厂 StoryX CamTrack 配置指南
一、启动程序
双击桌面上的叙事工厂 StoryX CamTrack 图标，即可启动追踪程序。
▲ 图：桌面图标
二、首次运行配置
首次运行前，需要在程序中完成两项核心配置：FreeD 协议（设置追踪数据发送至何处）与世界原点（建立虚实空间的坐标基准）。点击程序主界面上的**"协议设置"**按钮，进入配置页面。

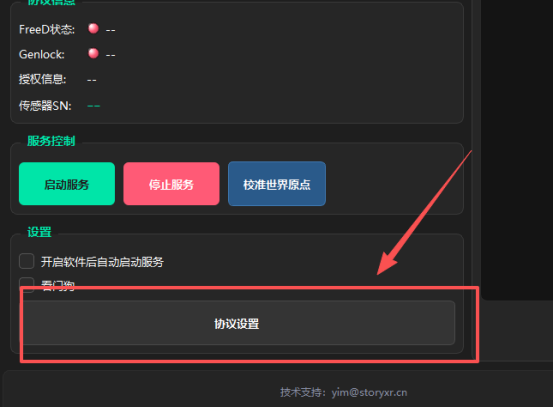

▲ 图：主界面，"协议设置"按钮位置
2.1 FreeD 协议配置
在弹出的配置页面中，点击顶部的 "FreeD 协议" 标签页。

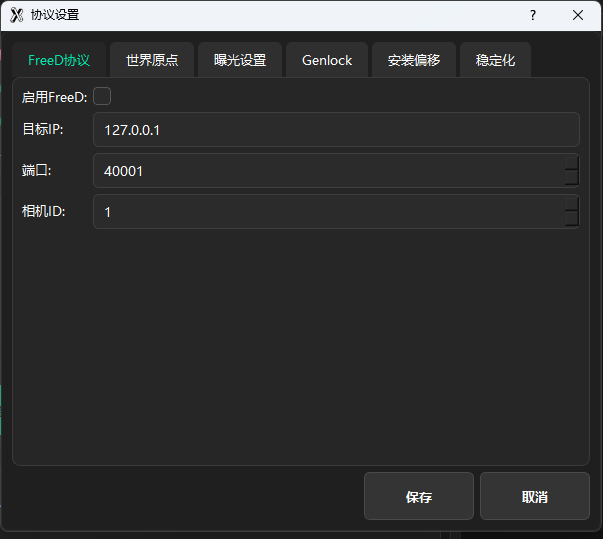

▲ 图：协议设置页面，FreeD 标签
FreeD 是虚拟制作行业中被广泛采用的摄像机追踪数据传输标准协议，它负责将追踪系统实时采集到的摄像机位置与姿态（旋转角度）数据，以标准化格式发送给 Aximmetry、虚幻引擎等虚拟制作软件，是追踪系统与下游渲染软件协同工作的通信基础。各项参数说明如下：
① 启用 FreeD
勾选此选项，以激活 FreeD 数据发送功能。若未勾选，追踪程序将不会向任何外部软件发送追踪数据。
② 目标 IP
目标 IP 是接收追踪数据的计算机的网络地址。若 Aximmetry、虚幻引擎等虚拟制作软件与追踪程序运行在同一台电脑上，请填写 127.0.0.1。127.0.0.1 是本机回环地址，表示数据在本机内部直接传输，无需经过任何网络设备。若虚拟制作软件运行在局域网中的另一台电脑上，则填写那台电脑的局域网 IP 地址（通常形如 192.168.x.x），并确保两台电脑处于同一局域网下。
③ 端口
填写 40001。端口号是计算机区分不同数据通道的编号，类似于同一栋楼里不同房间的门牌号。通常在 20000 到 40000 之间任意选取均可，但必须确保此处填写的端口号与接收端（Aximmetry 或虚幻引擎）中配置的端口号完全一致，否则数据将被系统丢弃而无法被接收。
④ 相机 ID
填写 1。相机 ID 用于在多台追踪器同时工作时区分各设备的数据来源，通常在 1 到 9 之间任意选取。同样地，此处的相机 ID 必须与接收端配置的相机 ID 完全一致。若您同时使用多台追踪器，请为每台分配不同的 ID 以作区分。
2.2 世界原点配置
在配置页面中，点击 "世界原点" 标签页。
什么是世界原点？
世界原点是追踪坐标系的绝对基准点，对应虚拟场景（如虚幻引擎场景）中坐标 (0, 0, 0) 的位置。追踪系统会以您预先粘贴在影棚中的原点图案为参照，建立真实物理空间与虚拟三维场景之间的坐标对应关系。简单来说：影棚里原点图案贴在哪里，虚拟场景的坐标零点就在哪里。原点图案的正确粘贴与参数的准确配置，直接决定了虚实融合的精度与稳定性。
我们强烈建议您在继续配置之前，先完整阅读"【三】粘贴环境原点与特征物教程"，该章节详细说明了图案的打印规格、粘贴规范，以及不同追踪器安装方向下的建议方案，是确保系统正常工作的重要前提。以下为其中的核心要点概述。
要点一：特征图案与原点图案
追踪器通过实时识别环境中预先粘贴的特征图案来定位自身位置，类似于人在房间内依靠墙上的标记判断自己所处方位。影棚内可见的特征图案数量越多、分布越均匀，追踪定位就越稳定精准。核心原则只有一条：在所有运镜过程中，追踪器视野内始终应保证不少于 5 个特征图案可见。
追踪器支持朝天安装（镜头朝向天花板）与朝前安装（镜头朝向拍摄方向）两种方式。在实际拍摄中，演员走动、摄影师移动或现场设备随时可能遮挡朝前安装的追踪器视野，在机位靠近演员或人员走动频繁的场景中尤为明显。相比之下，朝天安装的追踪器视野朝向天花板，不易被现场人员遮挡，且能稳定识别天花板上的特征图案，整体追踪表现通常更为可靠。若您的拍摄现场人员活动频繁，我们更推荐采用朝天安装方式。
原点图案的粘贴位置取决于追踪器的安装方向：若追踪器朝前安装，原点图案应粘贴在地面；若追踪器朝天安装，原点图案应粘贴在天花板。无论哪种情况，粘贴处都必须是水平的平整平面。
要点二：标记大小（必须填写）
打印并粘贴原点图案后，请用直尺实际测量纸张上原点图案的边长（单位：厘米，需要精确到0.1厘米），并将该数值填入"世界原点"页面的 "标记大小" 栏中。
这一步至关重要：系统通过图案在画面中的视觉大小与已知的实际边长，来精确推算摄像机与原点之间的真实距离，从而建立正确比例的世界坐标系。若此数值填写不准确，坐标系的空间比例将产生偏差，直接影响虚实融合的质量。请务必填写实际测量值，而非目测估算值。

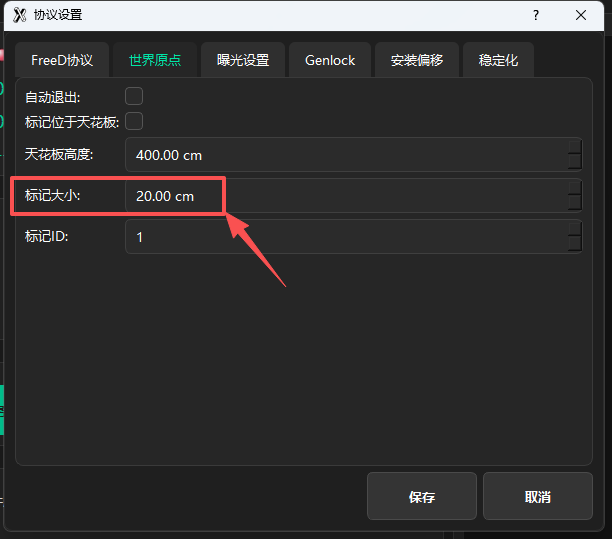

▲ 图：测量原点图案边长示意；标记大小填写截图
要点三：追踪器朝天安装时的附加设置
若追踪器朝天安装、原点图案贴在天花板上，仅填写标记大小还不够，还需要在"世界原点"页面中进行以下附加设置：
首先勾选 "原点位于天花板"，然后在对应输入框中填写地面到天花板图案粘贴位置的实际高度，最后点击"保存"。完成后，系统会自动将世界原点建立在原点图案正下方的地面位置——即使图案贴在天花板上，坐标原点仍会正确落在地面，与朝前安装时的逻辑保持一致。

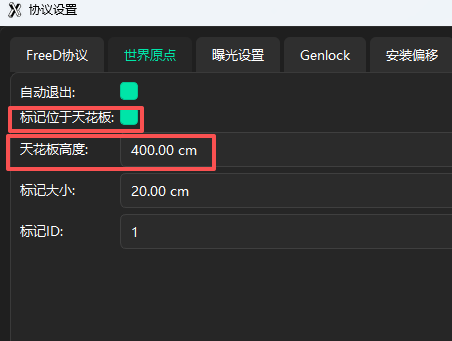

▲ 图：勾选"原点位于天花板"并填写高度的截图
2.3 保存设置并重启服务
完成 FreeD 协议与世界原点的全部配置后，点击页面底部的 "保存" 按钮。程序将弹出提示，告知需要重启服务才能使新配置生效，请点击 "立刻重启" 确认。

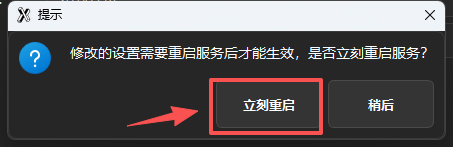

▲ 图：保存后弹出"立刻重启"提示的截图
至此，首次运行所需的全部初始配置已完成。
三、启动追踪服务与世界原点校准
3.1 启动服务

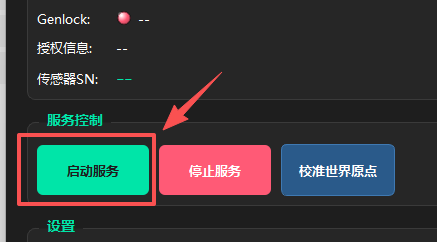

回到程序主界面，点击 "启动服务" 按钮。此时程序将同步执行两项工作：与追踪器建立连接，以及将机器学习模块载入内存。由于机器学习模块的加载需要一定时间，请耐心等待，直到界面上的"实时 FPS"数值从 0.00 上升并稳定在 400+ 为止。FPS 稳定在 400 以上，说明机器学习模块已完成加载，追踪系统进入正常工作状态，可以进行下一步操作。
▲ 图：启动服务后 FPS 从 0 变为 400+ 的截图
如果实时 FPS 长时间停留在 0（例如等待超过 1 分钟仍无任何变化），请逐一排查以下可能原因：
遮挡问题：追踪器视野受到大面积遮挡，无法识别到任何特征图案；
光线不足：影棚环境过于昏暗，追踪器无法正常工作，建议适当补充照明；
USB 接口供电不足：追踪器所连接的 USB 接口电流不足，建议更换为主板上的直连 USB 接口，或使用带独立电源适配器的有源 USB Hub。
3.2 校准世界原点
⚠️ 重要提示：请务必等到实时 FPS 不为 0（建议达到 400+）后，再进行此步骤。
FPS 正常后，点击主界面上的 "校准世界原点" 按钮。系统将弹出一个窗口，显示追踪器摄像头的实时画面，其中包含两个视觉辅助元素：
X 形对角线：代表校准的对准中心。您需要移动或调整追踪器（或整台摄像机），使画面中 X 的交叉中心点与原点图案的中心精确对齐。
水平指示条（画面中央横杠）：实时显示追踪器当前的水平状态。横杠为红色时，表示追踪器存在倾斜，校准精度会受到影响；横杠为绿色时，表示追踪器处于水平状态，此时采集的校准数据最为准确。建议在横杠变绿后再执行校准，轻微的偏转在可接受范围内，但应尽量避免明显倾斜。

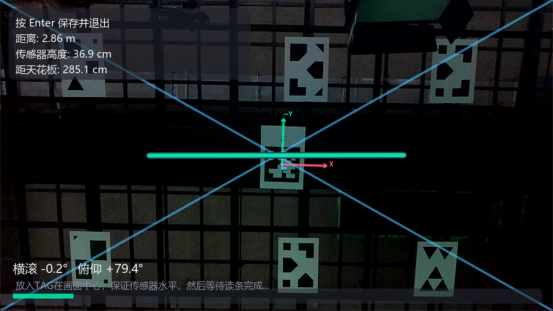

▲ 图：规范校准案例——X 对准原点图案中心，水平指示条为绿色
确认对准且横杠为绿色后，保持追踪器（或摄像机）完全静止，然后按键盘上的回车键存储校准结果。
如不便按回车键（例如追踪器安装在摄像机上，操作人员距离键盘较远），可启用自动存储功能：进入"协议设置" → "世界原点"，勾选 "自动退出" 选项。启用后，完成对准并保持静止，画面底部的绿色进度条将自动累积；进度条满后，系统会自动存储校准结果，无需手动按键。
⚠️ 关于 设备初始化失败报错的处理方法
这意味着程序暂时还没有检测到追踪器，这很有可能发生在您刚刚插上追踪器后的不久，电脑还没有将推理引擎载入到追踪器内。或者您的电脑TypeC接口速率、电压较低
▲ 图：初始化失败 报错示例截图
解决方法：当把追踪器连接到您的电脑后，请耐心等待1-2分钟，然后再点击“启动服务”。另外请您一定检查追踪器与电脑的连接（连接的接口速率是否满足USB3.2 Gen1、接口电流充足）。如果等待几分钟后再点击“启动服务”，也仍然无法初始化，您可以重新插拔跟踪器，重启电脑再试一次。
⚠️ 关于 OpenCV 报错的处理方法
若操作过程中出现带有"OpenCV"字样的错误提示（如图所示），通常意味着您在实时 FPS 仍为 0 时就点击了"校准世界原点"，导致机器学习模块尚未完成加载便被提前调用，造成内部状态异常，程序无法正常工作。

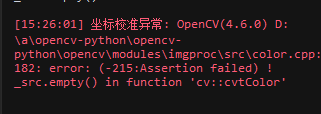

▲ 图：OpenCV 报错示例截图
解决方法：关闭追踪程序，断开追踪器与电脑的连接，完整重启电脑，重新插入追踪器后再次启动程序，并等待实时 FPS 稳定在 400+ 后，再点击"校准世界原点"。
四、接入 Aximmetry 虚拟制作软件
版本说明：Aximmetry 仅 Broadcast & Film 版本支持摄像机追踪功能。请在进行以下配置前，确认您所安装的版本为 Broadcast & Film，而非 Studio 版本，两者在追踪功能上存在根本差异。
4.1 在 Aximmetry Camera Calibrator 中接入追踪器
什么是 Aximmetry Camera Calibrator？
Aximmetry Camera Calibrator 是 Aximmetry 提供的独立镜头校准工具，用于测量并记录物理摄像机镜头的光学特性——包括焦距、畸变系数、主点偏移等参数，最终生成可供 Aximmetry 读取的"镜头文件"。
在虚拟制作中，渲染引擎需要以与物理摄像机完全一致的光学参数来渲染虚拟场景，才能使虚拟内容与真实画面在视觉上无缝融合。尤其是在摄像机运动或变焦时，若镜头数据不准确，虚实边界将出现明显的透视错位与畸变不匹配，严重影响最终合成质量。因此，镜头文件在虚拟制作中至关重要，几乎所有正式制作项目都需要通过 Camera Calibrator 完成镜头校准。在 Camera Calibrator 中接入追踪器，可以让校准过程中摄像机的实时位姿数据被同步记录，从而进一步提升校准的准确性。
操作步骤：
按 Win 键打开启动菜单，在搜索框中输入
Camera Calibrator并打开。请注意：请选择 Camera Calibrator，而非 Basic Calibrator——两者功能不同，Basic Calibrator 不支持连接追踪设备。

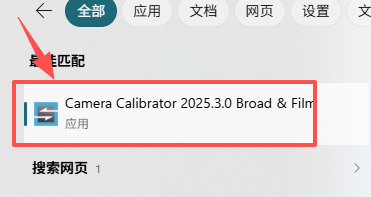

▲ 图：在启动菜单中搜索并选择 Camera Calibrator
进入 Camera Calibrator 后，点击 "设备映射器"，然后在左侧列表中点击 Camera Tracking，再点击 "管理设备"。

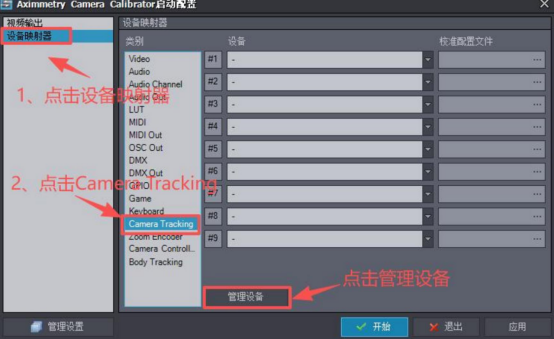

▲ 图：设备映射器界面
在管理设备页面中，找到 Camera Tracking 类别，在类型下拉菜单中选择 Free-D，然后点击 "新增"。

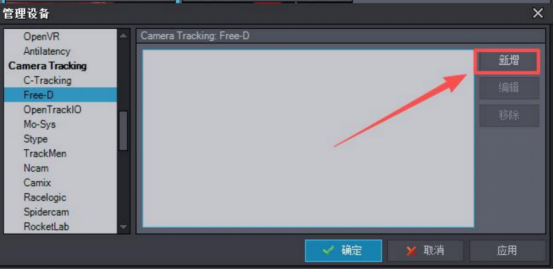

▲ 图：选择 Free-D 并点击新增
在弹出的配置页面中进行如下填写：勾选 UDP（追踪程序通过 UDP 协议发送数据）；在"UDP 端口"中输入
40001（须与追踪程序"FreeD 协议"中设置的端口号一致）；在"摄影机 ID"中输入1（须与追踪程序"FreeD 协议"中设置的相机 ID 一致）；完成后点击 "确定"。

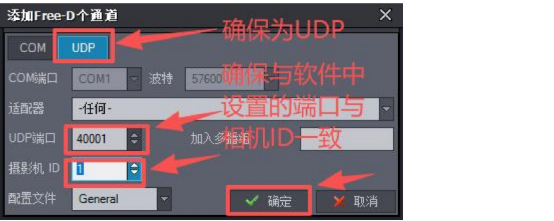

▲ 图：UDP 配置填写截图
在返回的管理设备页面中，点击 "确定" 确认。

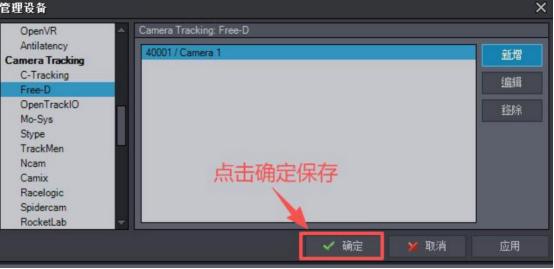

▲ 图：管理设备页面点击确定
回到设备映射器的 Camera Tracking 区域，点击设备下拉选框，您将看到刚才新增的 Free-D 设备，勾选即可完成绑定。

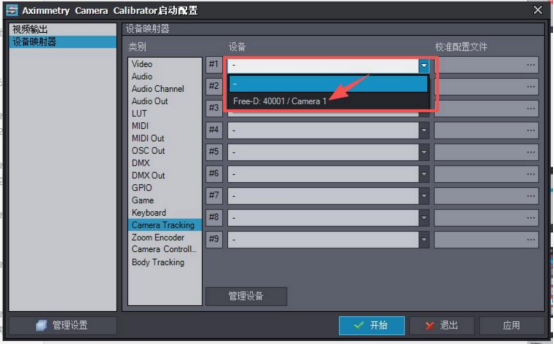

▲ 图：在下拉框中勾选新增的 Free-D 设备
如需深入了解 Aximmetry Camera Calibrator 的完整镜头校准流程，可参考我们提供的视频教程，其中详细讲解了相机镜头校准的各个步骤与要点。
4.2 在 Aximmetry Composer 中接入追踪器
Aximmetry Composer 是 Aximmetry 的核心制作环境，日常虚拟制作的合成、实时渲染与信号输出均在此完成。以下说明如何在启动 Composer 时接入追踪器。
操作步骤：
按 Win 键打开启动菜单，在搜索框中输入
Aximmetry Composer并打开。

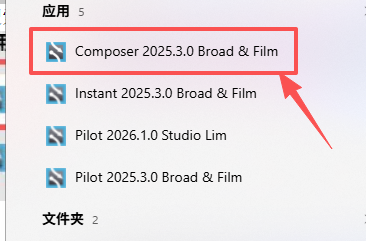

▲ 图：在启动菜单中搜索并打开 Aximmetry Composer
在 Aximmetry Composer 的启动配置页面中，点击底部的 "管理设备"。

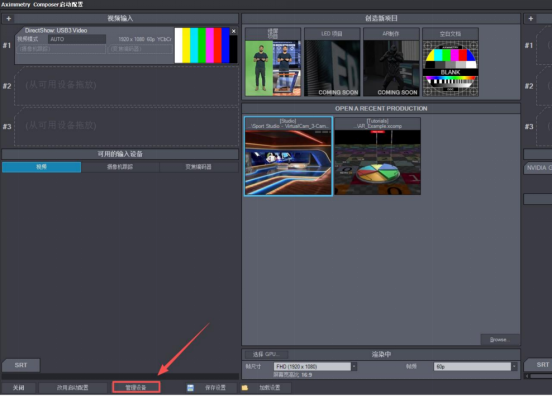

▲ 图：启动配置页面，管理设备按钮位置
在管理设备页面中，找到 Camera Tracking 类别，在类型下拉菜单中选择 Free-D，然后点击 "新增"。
▲ 图：选择 Free-D 并点击新增
在弹出的配置页面中：勾选 UDP；在"UDP 端口"中输入
40001（须与追踪程序"FreeD 协议"中设置的端口一致）；在"摄影机 ID"中输入1（须与追踪程序"FreeD 协议"中设置的相机 ID 一致）；完成后点击 "确定"。
▲ 图：UDP 配置填写截图
在返回的管理设备页面中，点击 "确定" 确认。
▲ 图：管理设备页面点击确定
页面回到 Aximmetry Composer 启动配置，点击左侧的 "摄像机追踪" 选项卡。

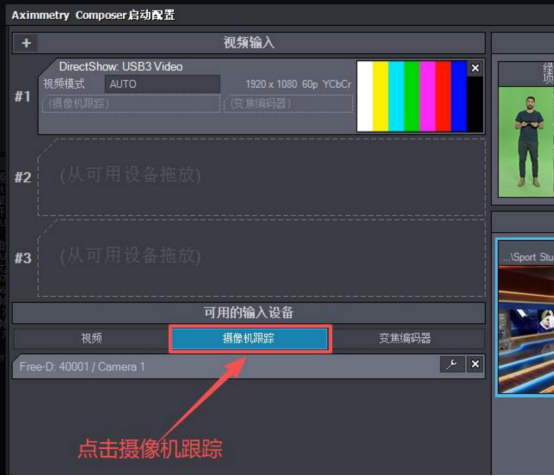

▲ 图：点击摄像机追踪选项卡

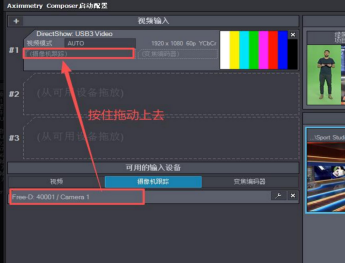

将新增的 Free-D 设备拖动到右侧"视频输入 - 采集卡"下对应的 "摄像机追踪" 栏中，完成追踪器与视频输入通道的绑定。
▲ 图：将 Free-D 设备拖入摄像机追踪栏的截图
如需进一步了解 Aximmetry 追踪功能的更多配置与进阶用法，欢迎观看我们的视频教程。
