【三】粘贴环境原点与特征物教程
叙事工厂StoryX CamTrack Lite拥有非常高的精度与十分稳定的性能，并且内置了AI引擎进行定位运算。为了让追踪系统在影棚中获得更稳定、更精准的定位效果，在正式使用前，需要先完成特征图案和原点图案的打印与粘贴。
一、先下载并打印图案文件
前往下载链接https://pan.baidu.com/s/5y1rNaLSVo9GhED5ihVvQFg ，找到 “打印图案文件夹”，里面有两个文件：
1、特征图案（A3硬卡纸打印2份）.pdf
2、原点图案（A3硬卡纸打印1份）.pdf
打印要求如下：
1、特征图案：如果是 25平方米左右的小影棚，通常只需要将特征图案按要求打印 2份 即可。影棚每增加25平方米，建议再多打印 2份 并补充粘贴。
2、原点图案：不论影棚多大，都使用 A3硬卡纸 打印 1份
之所以要求使用硬卡纸，是因为图案需要长期稳固粘贴，普通纸容易起皱、变形或脱落，从而影响识别效果。
二、特征图案应该怎么贴
粘贴特征图案的核心原则只有一句话：
在所有运镜过程中，追踪器能看到的区域里，始终应保证不少于 5 个特征物可见。

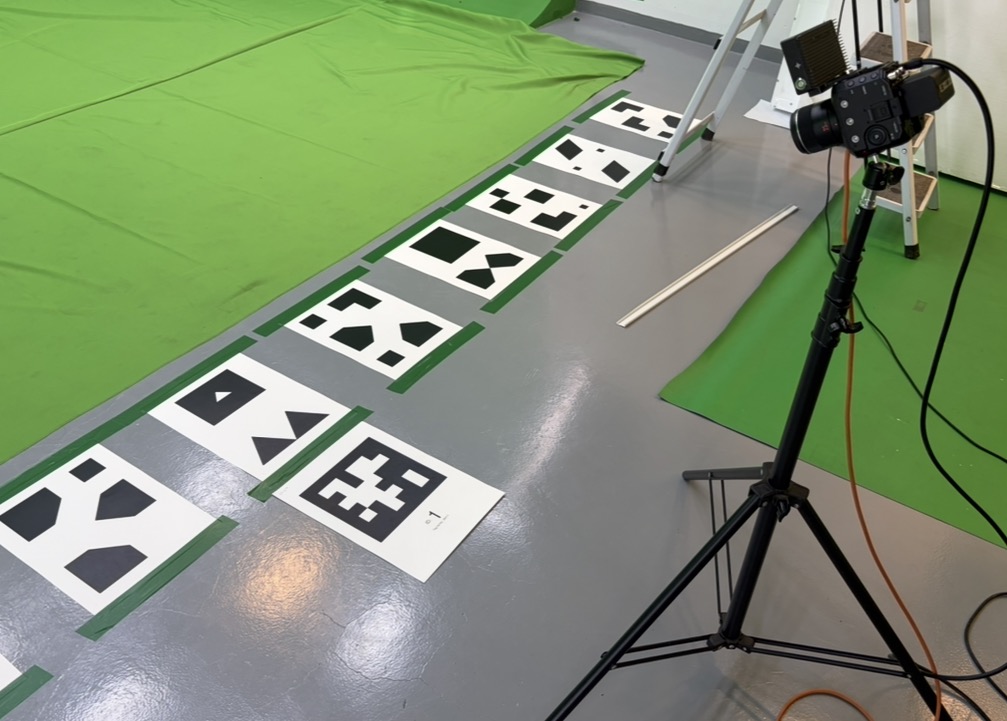

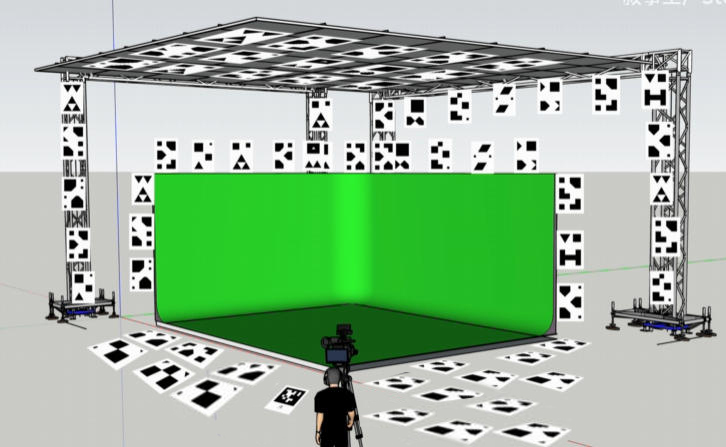

你可以把特征图案粘贴在这些位置：
1、天花板
2、地面
3、影棚四周墙面
特别提醒
不要使用其他自制或网上下载的特征图案。
因为当前提供的特征图案已经经过我们的机器学习优化，设备识别后可以进一步增强追踪精度，使用其他图案可能会影响效果。
三、追踪器安装方向建议
我们的追踪器支持朝天安装。
这有什么好处？
如果追踪器是向前安装，在实际拍摄时，演员、摄影师或现场设备都有可能挡住追踪器视野，从而影响跟踪精度。尤其是在人物走动频繁、机位靠近演员的情况下，这种影响会更明显。
因此：
1、如果拍摄现场容易被演员遮挡，更推荐采用朝天安装

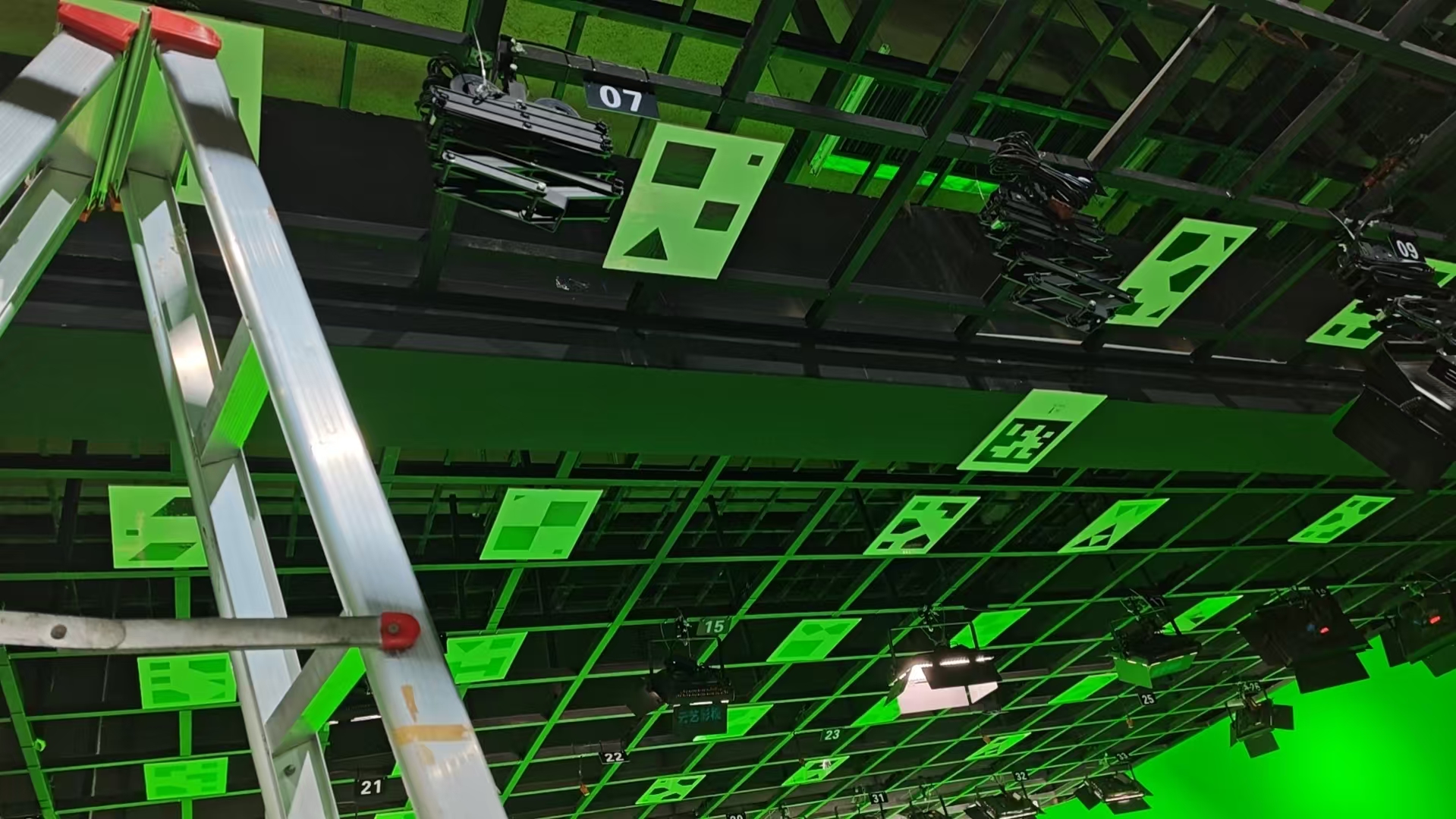

2、朝天安装后，追踪器更容易稳定看到天花板上的特征图案，整体跟踪通常会更可靠
四、原点图案应该怎么贴
原点图案会对应到虚幻引擎中，场景的世界原点坐标，因此如果您的追踪器朝向相机前方安装），原点图案就应该粘贴在影棚地面上。粘贴处一定要是一个平面，并且水平。

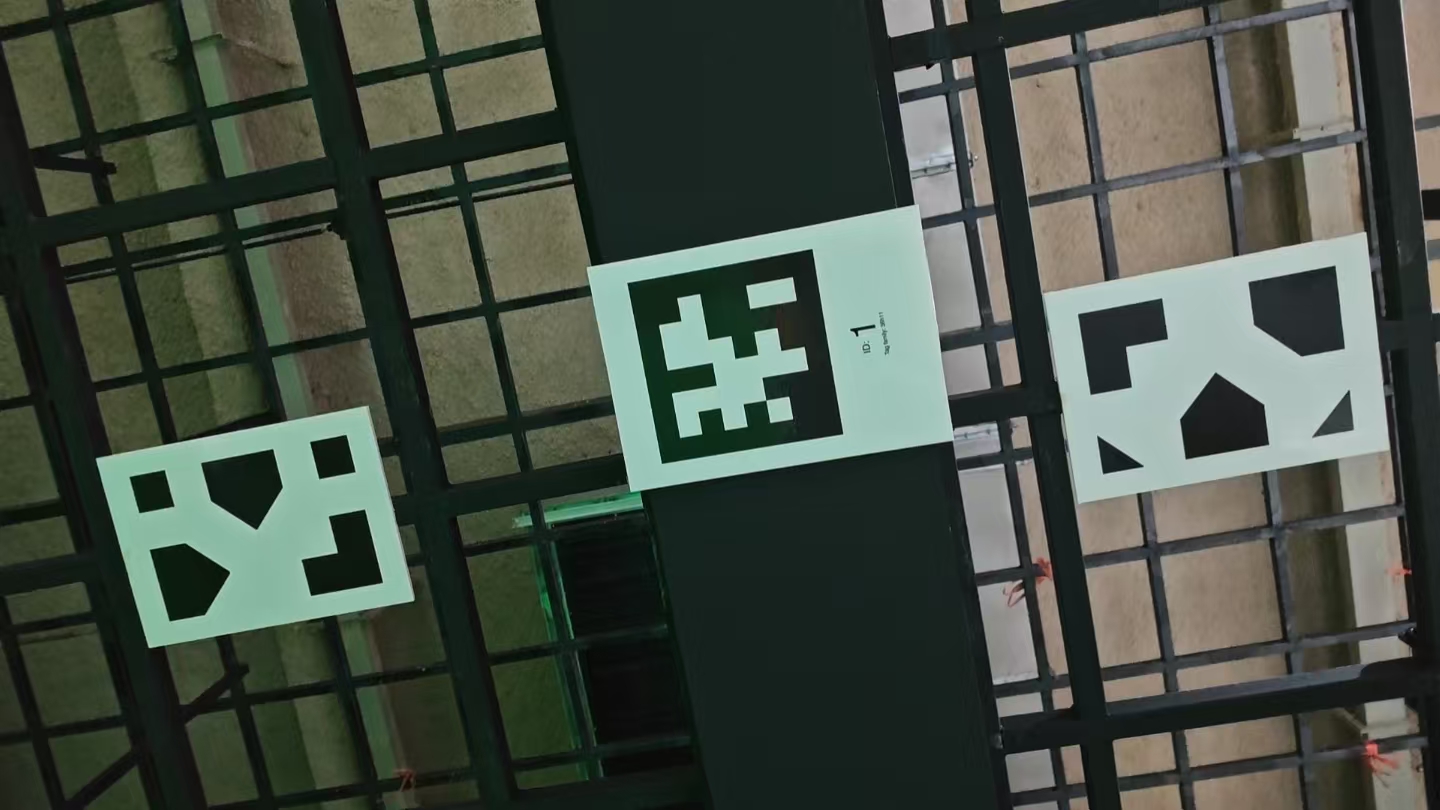

如果您追踪器朝天安装的，就应该把原点图案粘贴在天花板上。粘贴处一定要是一个平面，并且水平。
粘贴完成后，还需要做一个重要设置：

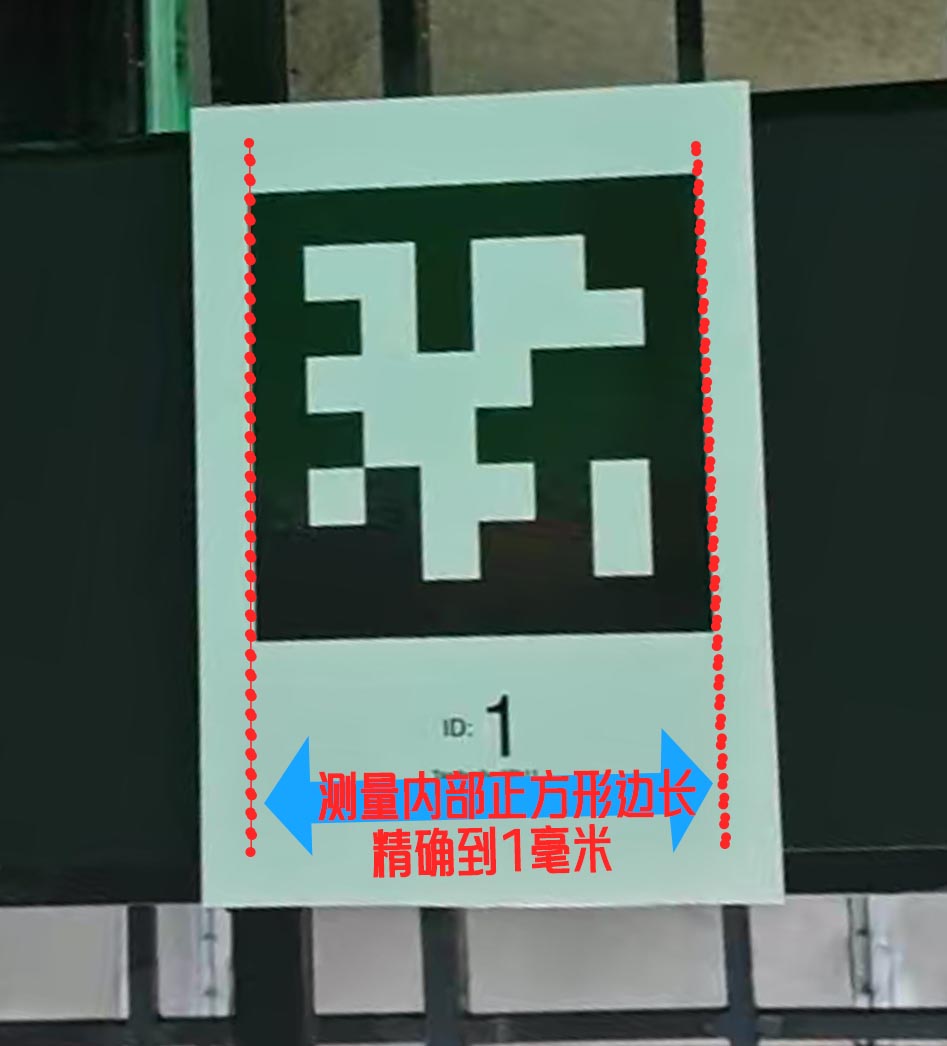

测量原点图案的实际边长
打印出的原点图案会是一个正方形，请实际测量纸张上原点图案的边长。
然后在软件中进入：

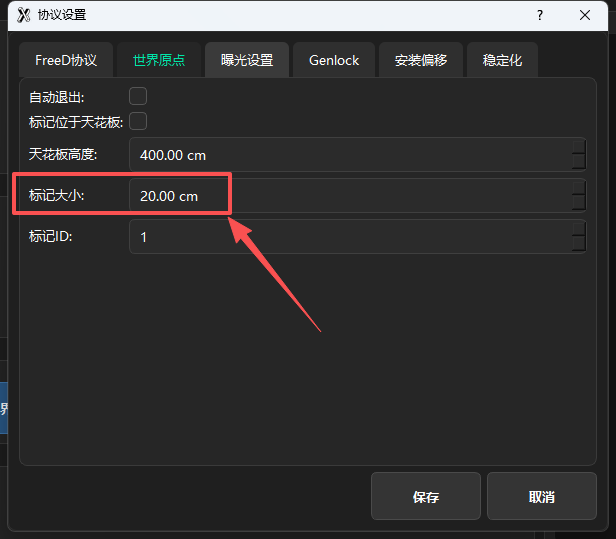

“协议设置” → “世界原点” → “标记大小”
把你实际测量得到的边长数值填写进去。
这一步非常重要，填写正确后，系统才能更准确地建立世界坐标。
五、如果追踪器朝天安装，原点怎么设置
有时候追踪器是朝天安装的，这样去识别地面上的原点图案会不太方便。
这种情况下，可以把原点图案贴在天花板上，并在软件中进行对应设置。
操作方法如下：
进入软件：

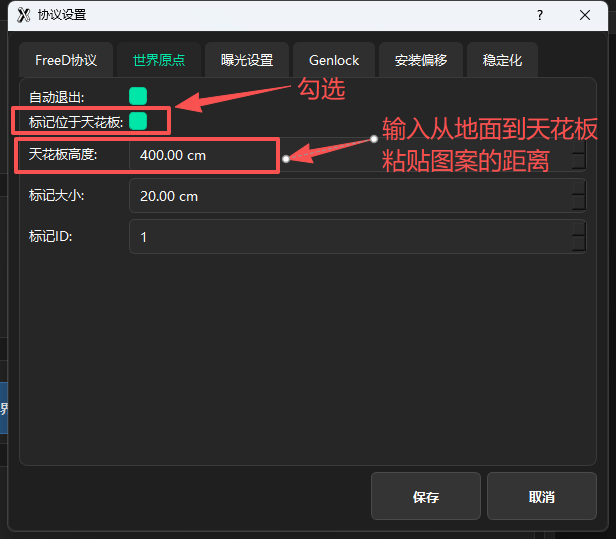

“协议设置” → “世界原点”
然后：
1、勾选 “原点位于天花板”
2、输入 地面到天花板图案粘贴位置的高度
3、点击 保存
设置完成后，系统会自动将世界原点建立在该 TAG 正下方的地面位置，这样即使原点图案贴在天花板上，也能正确对应到地面坐标。
六、准备工作总结
正式使用前，请重点确认以下几点：
1、已下载正确的打印文件
2、特征图案使用 A3硬卡纸 打印并稳固粘贴
3、运镜过程中，追踪器视野内始终能看到 不少于5个特征物
4、小型影棚先打印 2份特征图案，面积增大再按比例增加
5、不要使用其他未经优化的特征图案
6、原点图案通常贴在地面；若朝天安装，也可贴在天花板
7、已正确测量并填写 原点图案 实际边长
8、如原点贴在天花板，已勾选 “原点位于天花板” 并输入准确高度，最后保存。
